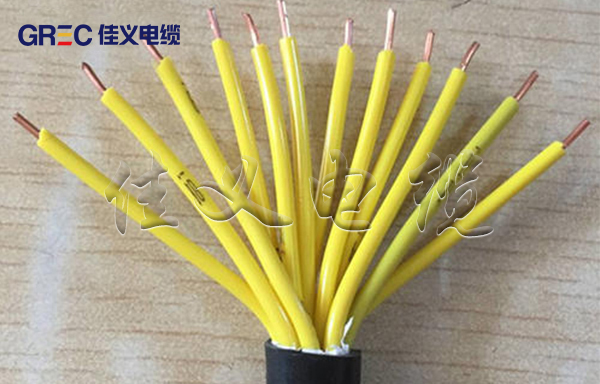

塑料絕緣控製電纜
1、產品用途：本產品適用於額定電壓450/750V及以下控製線路中。
2、執行標準：國家標準GB/T9330.1.2.3-2008，也可按照用戶提供的技術要求生產。
3、使用特性：
3.1、額定電壓：
電纜的額定電壓用U0/U（Um）表示。
U—為多芯電纜係統任何兩項導體之間的電壓有效值。
U0-為任一絕緣導體和“地”之間的電壓有效值。
3.2、導體額定工作溫度：
電纜導體的最 高額定工作溫度：交聯聚乙烯香蕉视频在线下载為90℃，聚氯乙烯香蕉视频在线下载為70℃。短路時（最 長持續時間不超過5S）電纜導體的最 高溫度：交聯聚乙烯香蕉视频在线下载不超過250℃，聚氯乙烯香蕉视频在线下载不超過160℃。
3.3、安裝時的彎曲半徑：
無鎧裝層的電纜，應不小於電纜外徑的6倍。
有鎧裝層或銅帶屏蔽結構的電纜，應不小於電纜外徑的12倍。
有屏蔽層結構的軟電纜，應不小於電纜外徑的6倍。
3.4、電纜安裝時的環境溫度：
電纜安裝敷設時的環境溫度應不低於0℃。低於0℃時應對電纜和環境預先加熱到規定溫度後才能安裝敷設。安裝時的牽引力和彎曲半徑要符合要求。
4、產品型號名稱：
型號 | 名稱 |
KVV | 聚氯乙烯絕緣聚氯乙烯護套控製電纜 |
KVVP | 聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控製電纜 |
KVVP₂ | 聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控製電纜 |
KVVP₃ | 聚氯乙烯絕緣鋁塑複合帶屏蔽聚氯乙烯護套控製電纜 |
KVV22 | 聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控製電纜 |
KVVP₂-22 | 聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控製電纜 |
KVV32 | 聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控製電纜 |
KVVR | 聚氯乙烯絕緣聚氯乙烯護套控製軟電纜 |
KVVRP | 聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控製軟電纜 |
KYJV | 交聯聚乙烯絕緣聚氯乙烯護套控製電纜 |
KYJVP | 交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控製電纜 |
KYJVP₂ | 交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控製電纜 |
KYJVP₃ | 交聯聚乙烯絕緣鋁塑複合帶屏蔽聚氯乙烯護套控製電纜 |
KYJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控製電纜 |
KYJVP₂-22 | 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控製電纜 |
KYJV32 | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控製電纜 |
注：1、上述產品還可生產阻燃係列：ZA-、ZB-、ZC-、ZD-、ZR-等；
2、上述產品還可生產阻燃耐火係列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；
3、上述產品還可生產無鹵低煙阻燃係列：WDZA-、WDZB-、WDZC-、WDZ-等；
4、上述產品還可生產無鹵低煙阻燃耐火係列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；
以上請訂貨時注明，未注明的按普通產品生產。
6、電纜的規格：
型號 | 導體標稱截麵mm2 | ||||||
0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |
電纜芯數 | |||||||
KVV、KYJV、KVVP KYJVP、KYJY、KYJYP | 2~61 | 2~14 | 2~10 | ||||
KVVP、 KYJVP2、KVV PKYJVP3、KYJYP2、KYJYP3 | 4~61 | 4~14 | 4~10 | ||||
KVV22、KYJV22、KYJV23 | 7~61 | 4~61 | 4~14 | 4~10 | |||
KVVP2-22、KYJVP2-22 KYJYP2-23 | 7~61 | 4~61 | 4~14 | 4~10 | |||
KVV32、KYJV32 KYJY33 | 19~61 | 7~61 | 4~14 | 4~10 | |||
KVVR | 2~61 | -- | -- | ||||
KVVRP | 2~61 | 2~48 | -- | -- | |||
注：推薦的芯數係列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61。其它規格可根據用戶要求選擇。 | |||||||
7、絕緣標稱厚度：
導體標稱截麵 mm² | 在額定電壓U0/U（Um） 下絕緣的標稱厚度/mm | |
PVC/絕緣 | XLPE絕緣 | |
0.5 | 0.6 | -- |
0.75 | 0.6 | 0.6 |
1.0 | 0.6 | 0.6 |
1.5 | 0.7 | 0.6 |
2.5 | 0.8 | 0.7 |
4 | 0.8 | 0.7 |
6 | 0.8 | 0.7 |
10 | 1.0 | 0.7 |
8、成品電纜電性能試驗
8.1、導體的直流電阻：
標稱截麵 mm² | 20℃時銅導體最 大電阻 （Ω/km） | 軟導體內最 大單線直徑 mm | 20℃時軟銅導體最 大電阻 （Ω/km） | ||
不鍍金屬單線 | 鍍金屬單線 | 不鍍金屬單線 | 鍍金屬單線 | ||
0.5 | 36.0 | 36.7 | 0.21 | 39.0 | 40.4 |
0.75 | 24.5 | 24.8 | 0.21 | 26.0 | 26.7 |
1.0 | 18.1 | 18.2 | 0.21 | 19.5 | 20.0 |
1.5 | 12.1 | 12.2 | 0.26 | 13.3 | 13.7 |
2.5 | 7.41 | 7.56 | 0.26 | 7.98 | 8.21 |
4 | 4.61 | 4.70 | 0.31 | 4.95 | 5.09 |
6 | 3.08 | 3.11 | 0.31 | 3.30 | 3.39 |
10 | 1.83 | 1.84 | 0.41 | 1.91 | 1.95 |
8.2、工頻電壓試驗：
應依次在每一根絕緣導體對其它所有導體及統包金屬屏蔽層之間施加電壓；試驗電壓為3.0kV，時間應持續5min，絕緣應不擊穿。
